光學石英玻璃具有獨特的光學性能，即是透紫外線優秀的材料，又能透過紅外和可見光譜。根據需要選擇180-3500nm之內的任何波段。由于石英玻璃耐高溫，熱膨脹系數小，化學穩定性好，條紋、均勻性、氣泡、雙折射等比一般光學玻璃好。因而它是在惡劣環境下應具有高穩定光學系數必不可少的光學材料。

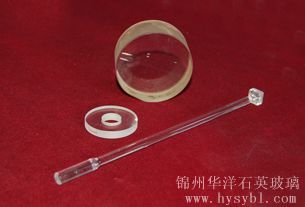

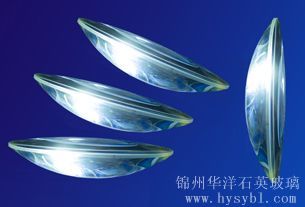

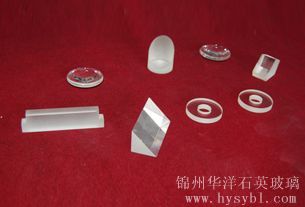

　　根據需要制造成石英片，透鏡，棱鏡等各種型狀。廣泛應用于空間技術、探測系統、光譜儀器、高溫窗口材料、光導通訊等行業。
　　ZS—1是用sicl4合成的石英玻璃，其特性是沒有氣泡，高的純度，在所有材料中透紫外光譜佳。其應用波長為175—2500nm。由于制造過程中“含水”。結構網絡中（OH）振動致使這種玻璃在2730nm處具有很強的吸收峰，無顆粒結構。
　　ZS—2是合成或高純石英原料生產的石英玻璃，在2730nm有吸收峰，其應用波長為200—2500nm。無氣泡、無顆粒結構。
　　HS是電熔石英玻璃，幾乎沒有氣泡和條紋，幾乎不含(OH)，是理想的透紅外光譜材料，其應用波長為260—3500nm。
　　KS可見光石英玻璃是用H2—O2焰融水晶而成的石英玻璃，在200—2500nm及2600—3800nm波長范圍內吸收帶明顯。
　　ZKHS是sicl4合成電熔石英玻璃，其特點是在185—3500nm波長范圍內均無明顯吸收帶，具有高的純度、無氣泡、無顆粒結構，是石英玻璃中所有性能優質品種。
　　光學石英玻璃按光譜透過率等七項指標分類定級（部標準JC/TI85—996）
　　a、光譜透過率：分二類 b、光學均勻性：分類五類 c、雙折射：分五類
　　d、條紋：分二類 e、顆粒不均勻性：分三類 f、氣泡：分七類 g、熒光特性：分二類
